一、產品特點

    1． 完整的測量范圍：0-0.15kPa～42MPa, 多種選擇、應用靈活，可以滿足絕大部分用戶的需求。

    2． 結構小巧、堅固、抗振。一體化接線盒和本機零點和量程調整和LCD顯示組態按鈕，使安裝、校驗和運行簡化。

    3． 在變送器殼體上設計了非接觸式就地零點、量程調整和LCD液晶顯示參數組態按鈕，便于現場調整零點和量程及設置所需的現場顯示參數。

    4． 采用固體、插接式印制線路板、模塊化結構，有助于故障檢修及減少備件庫存示參數。

    5． 阻尼可調，提高了用戶的可選擇性。

    6． 智能電路，方便用戶操作。

    7． 具有獨立抗電磁干擾電路和軟件抗干擾設計，提高了產品的可靠性。

    8． 內部具有測量溫度參數傳感器，提高了變送器環境溫度影響補償性能，由于該傳感器與被測介質直接接觸，所以同時可獲得與傳感器所接觸的介質的溫度信息。

    9． 變送器配置的現場數字顯示表可以直接顯示測量壓力值、輸出模擬電流值、被測壓力對應設定量程的百分比值、傳感器本體與其被接觸介質的溫度值。本項技術己申請專利。

    10． 變送器提高了故障恢復能力，大大減少了變送器維護工作量。

    11． LCD液晶顯示表采用多參數循環顯示方式工作。

    12． 具有HART協議遠程通訊功能，在實現壓力測量的同時，增加了傳感器本體與被接觸介質的溫度檢測功能，為用戶提供了更多的現場工況信息，有利于用戶提高過程控制的效果。

    13． 具有全金屬密封的差動電容壓力傳感器的δ室結構創新設計，使差壓（壓力）和溫度測量實現了重大改進和良好的穩定性。

二、產品介紹

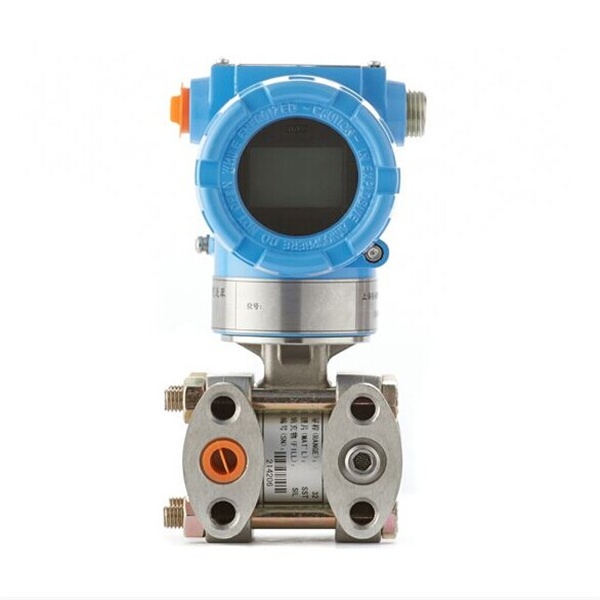

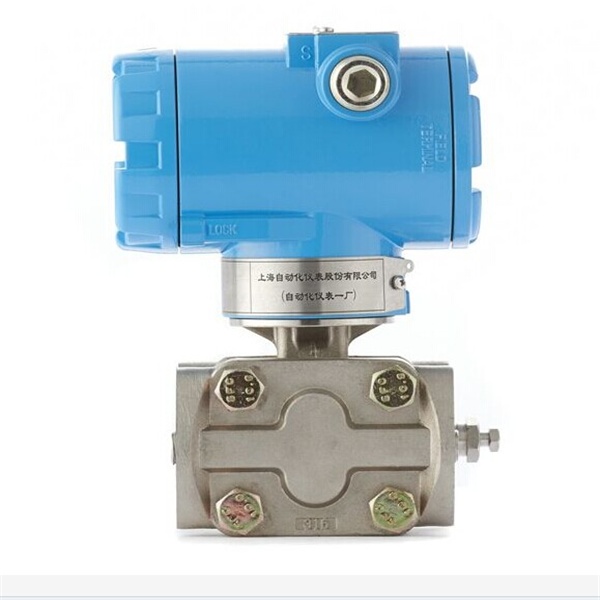

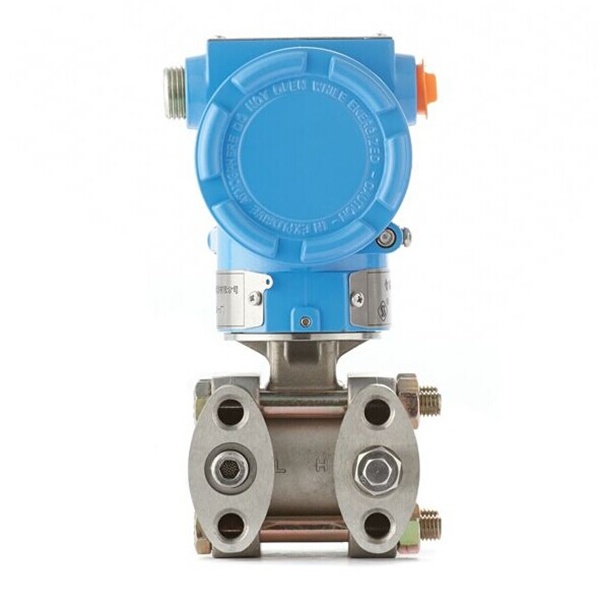

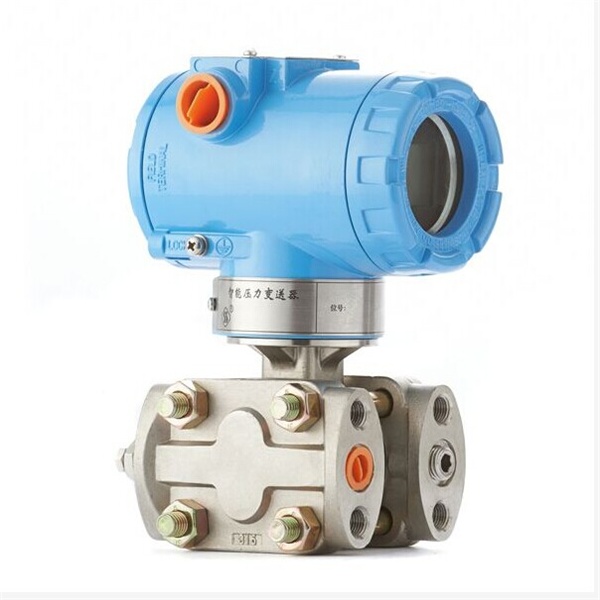

    3151GP智能壓力變送器作為一種高精度智能型的現場壓力參數的檢測儀表，用來測量各種介質在液體，氣體和蒸汽狀態下的壓力的參數，并將被測的壓力參數轉換成4-20mA標準電信號輸出，同時采用HART協議，具有與手操器或上位機進行通訊的功能，變送器具有輸出參數組態功能，能適應不同用戶的需要。它可以精確地測量壓力。

    變送器具有防塵結構，安裝、使用和調校都方便簡單。接線端子和電子線路板放置在變送器上部的密封電氣腔室內，且彼此相互隔離開。所以現場接線時，放大器仍在密封狀態下工作。變送器具有反極性保護措施，防止由于電源接反而損壞變送器。工作時的容積變化量小于0.16毫升，可防止被測介質液柱過大變化，因而可不需為補償容積變化量而增置冷凝器或液位筒。變送器與被測介質接觸部分的零部件，選用316L不銹鋼材料。采用表面貼裝的電子元件和插拔式設計制造的印制電路板，使故障少，維護方便，通用性強，減少了備品備件，降低了維修成本。

結構與原理

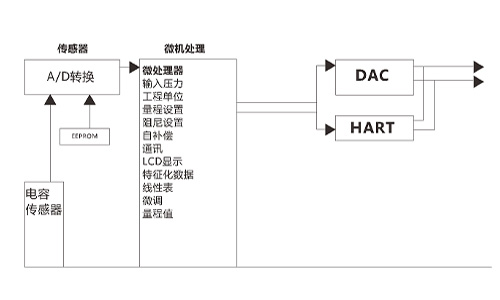

    3151變送器由傳感器和電子線路板兩部分組成，傳感器部分包括：敏感元件、直接數字電容電路、溫度傳感器和特征化EEPROM等組成；電子線路板部分包括：微處理器、數/模信號轉換器、數字通信和存儲器EEPROM等幾部分組成，完成壓力信號到4-20mADC的轉換。

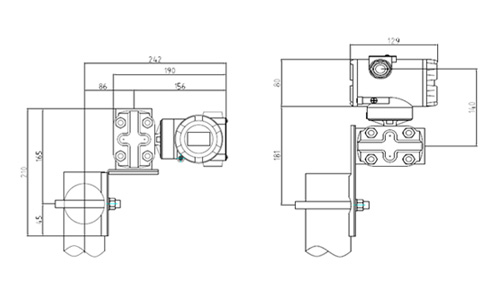

                              2英寸管道安裝支架                                              2英寸管道安裝平支架

                              變送器安裝于2英寸管道上的支架                            變送器垂直安裝于2英寸管道上的支架

                              碳鋼結構，配有碳鋼U型螺栓                                 碳鋼結構，配有碳鋼U型螺栓

                              聚氨酷噴漆聚氨酷噴漆

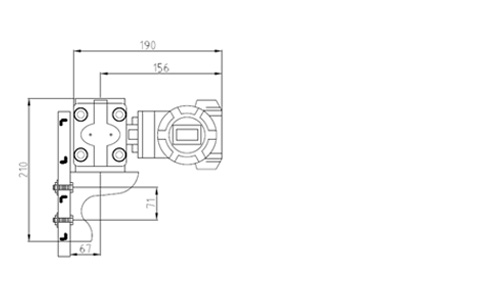

                              面板安裝支架

                              變送器安裝于面板或墻上用的支架

                              碳鋼結構，配有碳鋼螺栓

                              聚氨酷噴漆

三、選型編碼表(如條件允許更換為選型參照)
