產品名稱：相序控制器

產品型號：

所屬分類：上海自一船用儀表廠

概要：

產品編號：

產品類型：　

Q系列電量、非電量測量指示儀表系列

產品名稱：

相序控制器

產品精度：

特性：

用于三相電網的相序自動控制

環境溫度

環境溫度：-25℃ to +55℃

外殼防護：IP42/52

耐振動：0.7g

工作電壓（相-相）：380Vac±20% 440Vac±10%

頻率：50….60Hz

電源消耗：≤4VA

產品分類

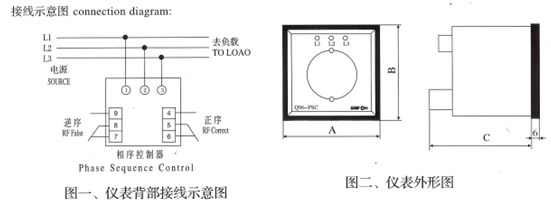

接線示意圖

使用說明

1．用戶在使用本產品時，應按照圖一所示正確接線；

2．當接入相線為正序時，批示燈亮點按順時針旋轉，同時正序繼電器延時吸合；反之，則指示燈亮點按逆時針旋轉，同時逆序繼電器延時吸合；兩繼電器有電氣連鎖。

3．當接通電源后，各相所對應的指示燈點亮；如有缺相對對應此相的指示燈會熄滅，且指示燈亮點停止旋轉，同時原吸合繼電器延時釋放，從而使兩繼電器都處于釋放狀態。
